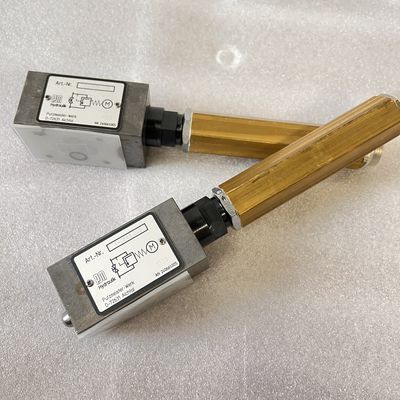

AN 240661005 Teslim Valf Putzmeister kamyon beton karıştırıcı pompa kamyon parçaları

Ürün Tanımı/Özellikleri:

İlk olarak, basınç azaltma valfi nedir
Basınç azaltıcı valf, giriş basıncını ayarlayarak belirli bir gerekli çıkış basıncına düşüren bir valftir.ve çıkış basıncını otomatik olarak sabit tutmak için ortamın enerjisine güveniyorSıvı mekaniği açısından, basınç azaltıcı valf yerel bir dirençtir ve sıkıştırma elemanını değiştirebilir.akış hızı ve sıvı değişiminin kinetik enerjisi, farklı basınç kaybı ile sonuçlanır, böylece dekompresyon amacına ulaşılır.böylece valf sonrası basınç dalgalanması yay gücü ile dengelenir, böylece valf sonrası basınç belirli bir hata aralığında sabit tutulur.

İkincisi, basınç azaltıcı vananın çalışma prensibi

Birisi giriş basınç azaltıcı valfinden sonra su kullandığında, su spiralden basınç kaybı yaratır, basınç kaybı spiral açığının büyüklüğüne göre belirlenir,ve spool açılış boyutu yay gücü ile belirlenir, bu nedenle, girme basınç azaltıcı valfinin üst yayını rulo açılışını kontrol etmek için ayarlayarak, böylece basınç kaybını kontrol ederek, valfden sonra gerekli basıncı elde edilebilir.

Girme basınç azaltma valfı, valfın arkasındaki basınç artarken insansızdır.o zaman valf sonrası basınç ve valf öncesinde basınç, yay kuvveti valf çekirdeğini yukarı itecektir (basınç azaltıcı valf normalde açık bir durumda), sonra valfın önündeki sıvı ve valfın arkasındaki sıvı tamamen ayrılır, bu anda basınç azaltıcı valf çıkışındaki basınç ayarlanmış değerden daha fazladır,Ama hareketsizlik yüzündenDiyaframın yukarı doğru hareketi bir anda durmayacak, biraz yukarı doğru hareket etmeye devam edecek, bu da çıkıştaki valf odasının büyümesi, haciminin büyümesi ile eşdeğerdir.ve iç sıvının basıncı, basınç azaltıcı valf çıkışının ayar basınç değerine tam olarak eşit olana kadar azalır..

Üçüncüsü, basınç azaltma valflerinin sınıflandırılması

1, basınç azaltma valfi

Basınç azaltıcı vananın en basit şekli, düz bir diyafram veya balonlu, doğrudan hareket eden basınç azaltıcı vanadır.Aşağıda bir dış algılama hattı kurmaya gerek yok.Orta ve düşük akış hızları için tasarlanmış üç basınç azaltıcı vananın en küçüğü ve en ekonomikidir.Doğrudan hareket eden basınç azaltma vanellerinin doğruluğu genellikle aşağı akım ayar noktasının +/-10% 'dir..

2, film tipi basınç azaltma valfi

Bu tip basınç azaltıcı vanalda, çift diafragma, iç pilot basınç azaltıcı vanaldaki pistonun yerini alır.Bu artan diafragma alanı, daha büyük bir ana valf açılmasını sağlar ve aynı boru boyutu için iç pilot piston basınç azaltıcı valften daha büyük bir kapasiteye sahiptirEk olarak, basınç azaltma valf diafragması, +/-1% doğrulukla basınç değişikliklerine daha duyarlıdır.Daha yüksek doğruluk, aşağı doğru algılama hattının konumlandırılması (valfın dışında) nedeniyleBasınç azaltıcı valf çok esnektir ve farklı basınç azaltıcı valf türleriyle birlikte kullanılabilir.Sıcaklık valfleri, hava yükleme valfleri, solenoid valfleri veya aynı anda birkaç valf).

3, piston tipi basınç azaltma valfi

Bu tip basınç azaltıcı valf, iki tip valfi - pilot valf ve ana valf - bir araya getirir.Pilot valfinin tasarımı, doğrudan etkili basınç azaltıcı valfinin tasarımı ile benzer.Pilot vananın egzoz basıncı, piston üzerinde etki ederek ana vanayı açmasına neden olur.Bu tasarım ana valfi açmak için giriş basıncını kullanacakSonuç olarak, bu tip basınç azaltıcı valf, doğrudan hareket eden basınç azaltıcı valflere kıyasla aynı boru boyutunda daha yüksek kapasite ve doğruluk (+/-5%) sunar.Doğrudan hareket eden basınç azaltma valfi ile aynı, basınç azaltma valfi, sensör hattının dış yerleştirilmesine gerek kalmadan içeriden algılanır.

Dördüncü, basınç azaltıcı vananın rolü

Basınç düşürücü valf, boru hattının çalışma basıncını otomatik olarak düşüren özel bir cihazdır.ve fonksiyonu, verilen basınç azaltma aralığından sonra yüksek gaz (buhar) basıncını otomatik olarak gerekli düşük gaz (buhar) basıncaya indirmekYüksek basınç tarafındaki gaz (buhar) basıncı dalgalanırken, düşük basınç tarafındaki gaz (buhar) basıncının istikrarlı olması için otomatik ayarlama rolü oynayabilir.Basınç düşürücü valfler yüksek katlı binalarda yaygın olarak kullanılır, kent su tedarik ağlarında yüksek su basıncı olan alanlar,madenler ve diğer durumlarda su tedarik sistemindeki her su noktasının uygun hizmet suyu basıncı ve akışı elde etmesini sağlamak için.

Beşinci, basınç azaltma valfi modeli.

Basınç azaltıcı valf modelleri aşağıdaki temsilci modellere sahiptir:

0232 piston basınç azaltıcı valfi, tunç nikel kaplama, PN16, çıkış basıncı 1-5.5bar ayarlanabilir, en küçük ithalat basınç azaltıcı valfi, en uygun maliyetli,basınç ölçümüne bağlanabilir, yüksek katlı bina dal boru basınç azaltma yaygın olarak kullanılır;

0234 piston basınç azaltma valfi, tunç malzemesi, çift kayma başlı, kurulumu kolay, PN25, çıkış basıncı 0.5-5.5bar ayarlanabilir, basınç ölçümüne bağlanabilir,Yüksek katlı bina dal borusunda ve kuru boru dekompresyonunda yaygın olarak kullanılır;

0226 diyafram tipi basınç azaltma valfi, tunç malzemesi, PN25, çıkış basıncı 1.5-7bar ayarlanabilir, basınç ölçümüne bağlanabilir,Yüksek katlı bina dal borusunda ve kuru boru dekompresyonunda yaygın olarak kullanılır;

0204 diyafram tipi basınç azaltma valfi, tunç malzemesi, PN40, çıkış basıncı 1-7bar ayarlanabilir, basınç ölçümüne bağlanabilir,Yüksek katlı bina dal borusunda ve kuru boru dekompresyonunda yaygın olarak kullanılır;

0204 diyafram tipi ultra düşük basınç azaltma valfi, tunç malzemesi, PN10, çıkış basıncı 0-1bar ayarlanabilir, basınç ölçümüne bağlanabilir, hassas ekipmanlarda yaygın olarak kullanılır,besleme odasıLaboratuvar.
